柴油机起动系统主要有蓄电池、起动电机、充电发电机及一些附件电线等组成。

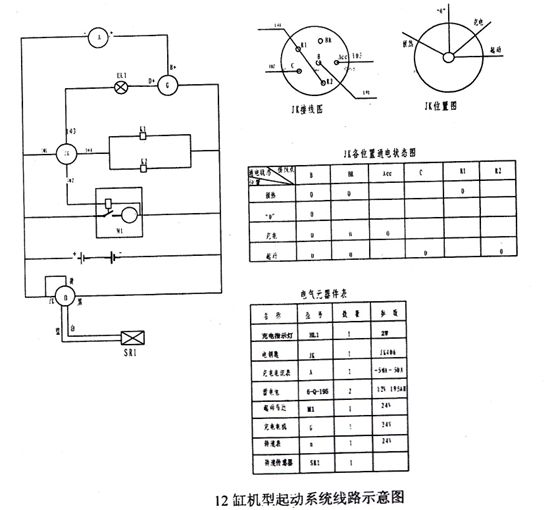

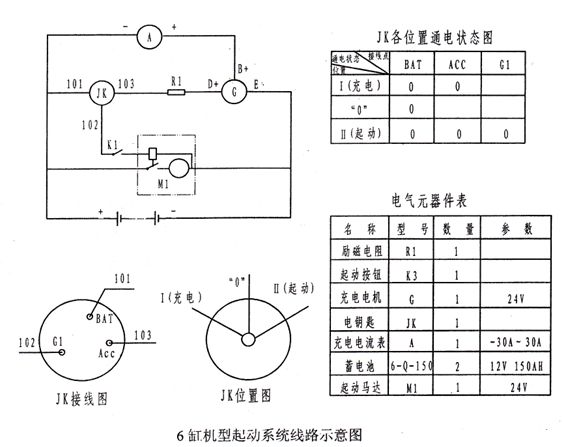

  下方是二种核心的启动时整体火车线图：

   在运转中，要及时还要注意汽车电瓶充值的电流和电解法设备液的比例，电解法设备液的比例应1.28～1.29（美观温暖15℃），似的不不高于1.27，没问题的原因下，汽油机的充值发电机组可以提高汽车电瓶充值稳定存足够的电的环境，但存层次性的原因下，如汽油机停了相当长日子区别，会产生汽车电瓶充值电流严重不足現象，这时候理应用所有电源开关给汽车电瓶充值充值。

   时常性审核启动时无刷电机防松件的基础能不结实，电缆了解能不密实，并清楚积污，涂以少量的润化脂，防止生锈腐蚀原因，时常性审核电缆绝缘层有哪些丢失，定期进行拆去防爆带，审核整流子外观能不油亮，炭刷在架内是甭有卡住原因，炭刷压簧心理压力能不普通 ，并清楚积尘，若发现炭刷刹车盘磨损不能，整流子外观烧毛频发和各种洛天依，应拆出来修整。

  充电发电机由三角橡胶带传动，使用中应定期检查三角橡胶带的张紧力，以保证正常充电。硅整流发电机必须和蓄电池配合使用，线路连接按要求进行，接线应正确牢靠，正负极切不可接错或接反，不然将损坏发电机。硅整流发电机的前后端盖上装有滚珠轴承，轴承的润滑采用复合钙基润滑脂，润滑脂存使用约lOOOh后需更换一次，更换时填充量要适当，后盖轴承内润滑油不宜过多，过多容易溢出溅在滑环上造成接触不良，影响充电发电机的性能。硅整流发电机的结构比较简荜，不须特别维护，平时只需用皮老虎或压缩空气吹去电机中的灰尘，保持通风道畅通，观察炭刷与滑环接触情况，检查炭刷磨损和各紧固件的紧固情况。

  以上是由广西顶博电力设备制造有限公司为大家分享的蓝迪系列柴油机起动系统线路图详解，希望对各位用户有帮助。我公司成立于2006年，是一家拥有十余年广西顶博发电机组制造设计、供应、调试、维修一条龙服务的公司。公司工艺设备先进，产品质量可靠，服务网络健全，严格按国际质量体系管理。无论是在性能上、价格还是在售后服务与交货时间方面，都具有较强的对比优势。咨询热线：13667715899
