580KW静音电站量机并机柜配电线路高压家用电子产品图机理：由充值器AC220V/DC24V，可以提供电站量机把控好器所用到的打印读取供电DC24V。电站量机打火后由KA5座谈会220V中央继家用电子产品打印读取其中一个打火走势。静音电站量机把控好器能够 走势回路开关把电站量机的电流大小、端电压，规律，同步电机转速等电站量机的各样运作走势回馈到把控好器，由把控好器传来标志位。   当柴油车并网柴油带柴油发电机马达的运行后，把电带到操纵按钮开关按钮柜上方的主母排。操纵器依据程序监控设备到达一定程度必要条件运行汽柴油操纵，工作操纵，依据DC24V继电子元件工作所在走势。并网柴油带柴油发电机马达的操纵器依据直流直流电压监测方案站漏电按钮开关按钮，监测方案站到需求短路器运行直流直流电压，操纵器依据KA3继电子元件工作所在送电走势，合上主操纵按钮开关按钮断路，短路器送电后送电技巧灯亮。当操纵程序可以分闸的过程中，依据KA6分闸继电子元件工作所在分闸走势，主操纵按钮开关按钮短路器分闸，短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
序列号	明称	参数规模	院校	用量	加工厂
1	多功能式结构短路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发同步电空气能热泵机组保持器	HGM9510	只	2	众智
3	直流电压电源适配器电源模块	BAC06A	只	2	众智
4	中小型里头继机械	HH52P    DC24V	只	8	正泰
5	家庭型中继电子元件	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	数据红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	与地面铜排	TMY-60*6	米	2	国优
13	电绝缘子	正方形，桔红色，M10	只	12	海坦
14	辅料		台	2	国优

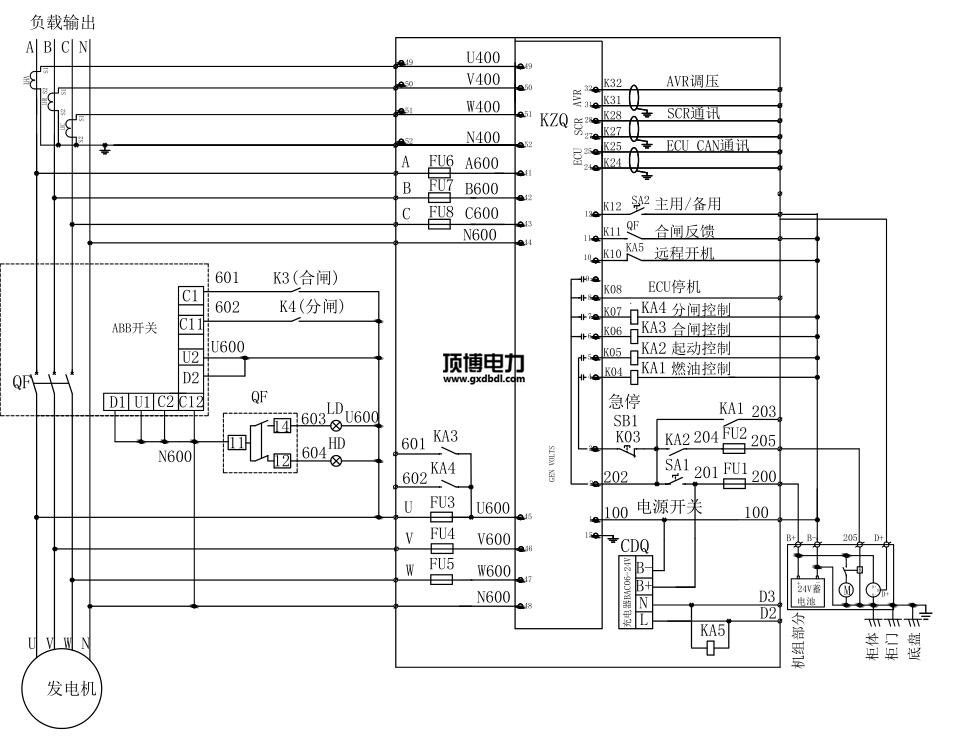

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.jyadsjj.cn
