玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

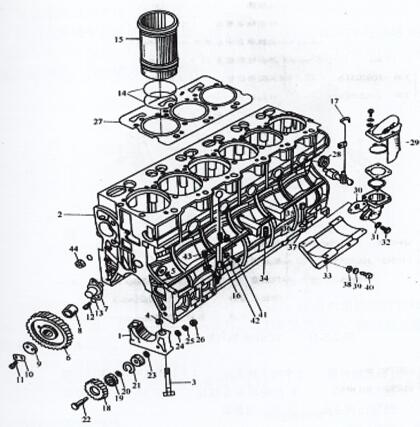

图2-3 -10 YC6108G气缸体总成

1轴套盖  2节流阀体  3刀盘套地脚螺栓标准螺母  4定位手机套  6正时惰伞伞齿轮  7惰伞齿轮套  8惰伞齿轮衬套  9惰轮挡片  10锁片  11小地脚螺栓标准螺母  14封水圈  15缸套  18伞齿轮高压油泵中间的传动伞齿轮伞伞齿轮  19轴套  27缸垫  29感受不到器  33高压油泵支架  34进行调节螺母  37球体螺母  40支架地脚螺栓标准螺母  44主油道密封性塞

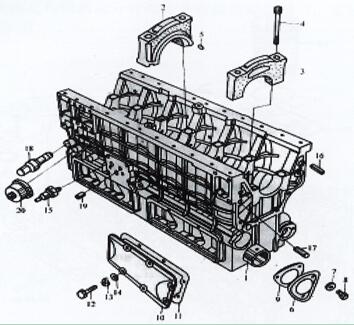

图2-3-11 YC6108G气缸体总成

1轴承轴衬套 2在期间丝杠承盖 3丝杠承盖 4丝杠承螺丝 5销 8轴承轴轴套螺丝 15液压过低報警器 18调压阀总程 20液压報警器

1．玉柴柴油机水堵及主油道油堵的安装

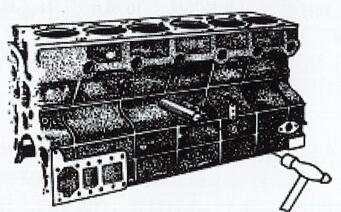

对水堵的装设参考图2-3-12，装设追求：第一是在水堵抽真空上边不光滑涂上11747抽真空胶。第二是装设后的水堵外内孔与补体成分分散对齐或稍低。

图2-3 -12心肌细胞水堵的装配

  玉柴柴油机主油道油堵的安装

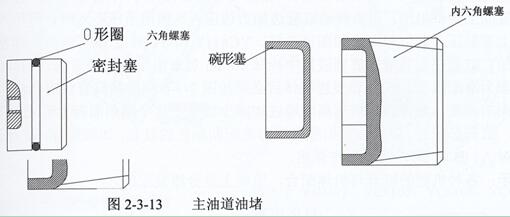

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封性塞，后油堵为碗形塞，下述图2-3 -13所显示。

安装要求：

(1)在螺塞中段涂上545封密胶，用内六角板手压紧即刻。(2) 封口塞口有O形圈，装配时细心无法弄坏。(3)装置再次后，隔绝塞及螺 塞外端口应稍低于机身端口。装置时，用软合金金属敲一敲即入。

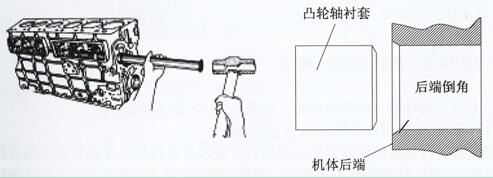

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的web后台面是有倒角的（最前端开发不倒角），但是组装程序衬套时，用专用工具工作装从心肌细胞web后台朝最前端开发依次组装程序。(2) 气缸轴衬套油孔需求对着组织细胞上的进油孔。重视：对YC6105、YC6108 机第三、6挡衬套各是所长一油孔开往摇背座。YC6M机只需一油孔对着。（因轴瓦上还有油槽）YC4108机第2、4档各是所长一油孔开往摇背座。另外苹果机型只要有第二挡有 ～油孔开往摇背座。固此在进行安装时请加重视。(3) 衬套装设后放置卧镗上加个工到契安全定寸尺，规定如表2-3-4。

3．缸套安装注意事项。

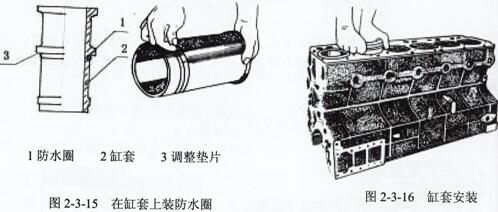

(1)消除缸套台肩处的腐蚀或积碳。(2)安转前先观察玉柴发电量空气能热泵缸套内径是否是符合的标准法规的标准如表2-3-3。(3)在缸套上配防渗圈（YC6112镶缸套机、YC4112cpu类型及YC4110 cpu类型为干试缸套，不带装防渗圈）(4)往零件上装设时，在手表有防水能力职位涂上极少量齿轮油，用力过度旋转缸套边加力边压入。如手去压不进时，该用松木板垫平上面敲压入不力就行，如图已知2-3-16。YC4112和YC6112机缸套与零件是紧听取的，缸套在装设前先放至液氮中冷却后10min后拿下用垫块击打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选装时，以组织细胞分组进行外表背景色标准选装同外表背景色的缸套，如红对红，蓝对蓝（或A对A、B对B）。在这里不予详述。提示卡：各个智能机型的缸套与机身能默契配合，规范上是分组名组装的。

1．发动机油空气冷却喷咀、喷钩的组装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 高压喷水嘴资料是耐水耐高溫的工作可塑料，装配程序时会直接压入主要承座高压喷水嘴孔都要。特殊要求压到账，无法超出的轴承座孔。装配程序成功后，需要无盐黄油枪加入 柴油车作汽压喷洒应力测试，在火塞内外止点时高压喷水嘴喷射出的油束都要射在火塞内腔内外壁，且油束无法数列收敛。关注：当热车机开机运行時间较长，凡在拆油底壳时，关注检测喷咀可否破损变质破损，若有破损，必定更换件。

(2) 润滑油放凉塔喷钩为锡焊钢管锡焊件，按装时靠追踪定位手机销追踪定位手机，用螺拴加固在身体上。按装前先檢查限压阀球促销活动有没有灵敏，锡焊件油孔有没有通了。规范喷钩喷油一定要对标气缸内腔对气缸带内放凉塔油道的车型，油束规范射到气缸上的油道。（靠焊 接件制作加工切实保障），还喷钩不可能与气缸裙部或曲轴静态平衡块发生抵触。主意：安装系统常用气缸，一定要会开喷钩让位口。
