1. 三相交流发电机基本结构

十次谐波激磁单相聊天并网发调速三相电机是在图图甲中有刷单相同步软件并网发调速三相电机架构理论知识上，在定子铁心槽中除开嵌有主电机绕线外，还嵌有十次谐波副电机绕线及基波副电机绕线。其定子电机绕线伸展图长为。



（1）三次谐波副绕组。三次谐波副绕组是绕组节距为1/3定子槽极距的绕组，也可以说，每相三次谐波副绕组的总极数是该发电机极数的3倍。以一台4极、定子总槽数为36槽的发电机为例，定子槽极距= 36 ÷ 4 = 9槽，则三次谐波副绕组的绕组节距=1/3×9=3槽，其嵌线槽节距为1-4。这台发电机二次谐波副绕组的总极数=9×4=12极。三次谐波副绕组有单相的，也有三相的。一般小功率发电机的三次谐波副绕组采用单相，它结构最简单。功率较大的发电机的三次谐波副绕组多采用三相，其优点是定子铁心槽利用率高，经整流时整 流效率高。

（2）基波副绕组。为了使发电机自励建立电压顺利、可靠，三次谐波励磁三相同步发电机定子槽中除了三次谐波副绕组外还必须嵌有基波副绕组。基波副绕组的形状与主绕组相同，其节距也与主绕组相同，因此，基波副绕组用主绕组的绕线模绕制，只是匝数很少。

2. 三相交流发电机工作原理

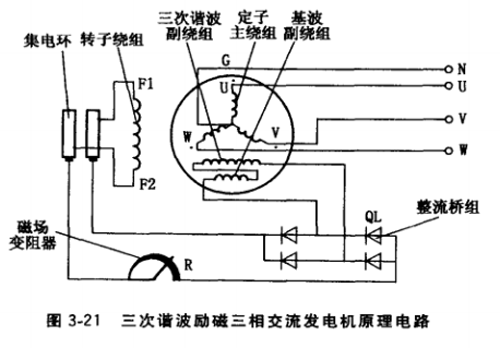

多次谐波激磁三相电源交谈来火力来发电量机原 理电源电路长为3-21提示。在同步软件来火力来发电量 机磁极铁心主交变电场中，必不可防止出现地有效一系奇次谐波图像，特点是在定、定子气隙为匀称架构的凸极式来火力来发电量机主交变电场中，多次谐波是硫含量的谐波图像，多次谐波激磁来火力来发电量机便是根据了这多次谐波交变电场。



负载时，若是生产发直流电动机定子和电动机定旋转叶磁极铁 心怀剩磁交变电场，在剩磁交变电场中必带有 六次谐波份量。当定子和电动机定旋转叶扭动时，六次谐波绕阻便感应开关出六次谐波电流电流值，该电流电流值经整流桥组整流后，实现供给充足定子和电动机定旋转叶磁极绕阻，用于生产发直流电动机激磁外接电源，生产发直流电动机便创立负载电流电流值。的调节交变电场变阻器，可把生产发直流电动机负载电流电流值整定在特殊值。装载时，并网发电机组马达定子电机定子有直流额定电流值电流，建立电枢表现电场，在直轴和交轴电枢表现电场中，相同的有几次谐波重量。若装载电机功率质因数是时滞的，且叶轮磁极极弧因子ap>2/3时，电枢表现电场中的几次谐波重量对叶轮主电场中的几次谐波重量起助磁意义。其额定电流值电流修整率平常只有拥有7%,但可首要拥有平常牵引力机器装置和电热器机器装置的供电需要。关于额定电流值电流精确需要高的的场所，可以这样搭配自动的额定电流值电流调低器。
