前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压汽油阀调节器为自动化一班式调节器，其提高图甲已知。I号喷液压汽油阀调节器重要由安装win7驱动程序程序包下载件、飞球、调节螺旋弹簧、齿轮变速箱的区域和控制的区域等主成。I号喷液压汽油阀调节器的安装win7驱动程序程序包下载件为极具60°。锥面的安装win7驱动程序程序包下载盘。在安装win7驱动程序程序包下载盘的內侧有三个沿径向的半椭圆形带槽。安装win7驱动程序程序包下载盘压紧在安装win7驱动程序程序包下载轴套上而和她连接成成一体，随后采用半圆键和紧锁螺母使其和喷液压汽油阀的气缸轴相邻。

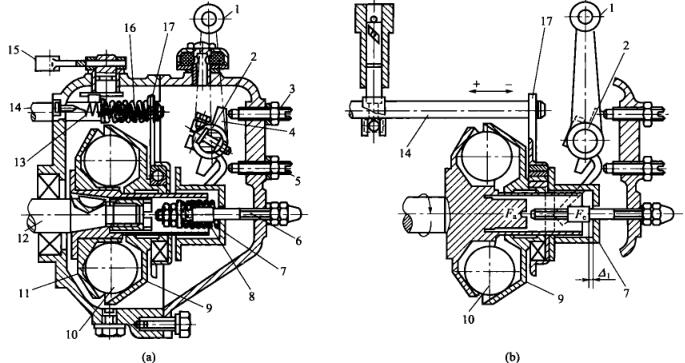

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  几个直径不低于为25.4mm的飞球放置于控制盘的凹槽里，随控制盘一块儿缩放。飞球其他侧为与定位轴线成45°锥面的拉力盘，拉力盘滑套在控制轴套上。事业时飞球的抽滤力效果在拉力盘上，其心轴分力Fa.将使拉力盘沿心轴滚轮。时装套装在拉力盘.上的滚轮联轴器和机械转动板也一起位移。机械转动板右上方套在喷油螺杆上，如此喷油螺杆也一起位移，故而改进喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
